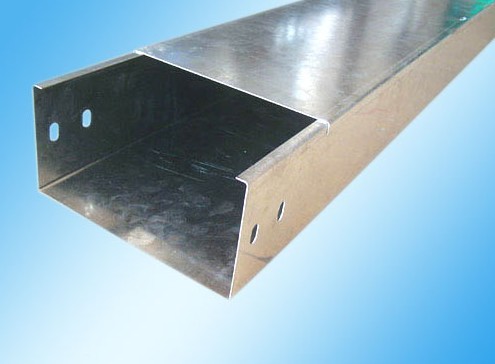

熱鍍鋅槽式橋架
產品
詳情頁一、鍍鋅槽式橋架產品特點：
加厚鍍鋅，色澤均勻、抗壓，耐腐，高強度抗氧化性能
二、鍍鋅電纜橋架安裝規范：
1、鍍鋅電纜橋架應可靠地緊固在支架上，不得有明顯的扭曲或向一邊傾斜。
2、鍍鋅電纜橋架間連接板的尺寸應與邊框高度配套，梯架邊框高度為100㎝的須增用一塊與其相配合的垂直板（取消水平壓板）以增強連接強度。
3、除伸縮縫外，鍍鋅電纜橋架延續連接處的間隙不得大于10㎜，梯架連接處的間隙不得大于12㎜。
4、在槽架，延續連接的底部須裝有護板條，護板條應壓緊，接頭處應光平直無錯口現象。
5、在建筑沉降降縫處，應設置補償裝置。
6、鍍鋅電纜橋架直線不超過30m，應設伸縮節，鋁合金或玻璃鋼制電纜橋長度超過15m應設伸縮節。
7、鍍鋅電纜橋架安裝完畢應按施工圖標志分類，編號在分支、轉彎處的直線均應作標志。
8、嚴禁將橋架直接點焊在金屬結構上。
9、用于鍍鋅電纜橋架延續連接及附件的緊固螺栓均應注意螺栓安裝方向，螺栓 頭應在橋架內側，螺帽在外側，螺栓長度應適中，緊固后約伸出10㎜為宜。
10、當需在水平橋架上引下保護管至設備時，須采用管座，管端伸入橋架的長 度一致，管口應加保護套，在距保護管彎頭300-400㎜處，應將保護管固定，固定應牢靠。
11、標準彎頭和組合彎頭安裝要求：a、使用標準彎頭，其彎曲半徑，邊框高度均應符合設計要求，彎頭的延續連接應接合自如，接口處不應受力，連接后不得有凸起或扭曲現象，其縱向橫向中心線應相互垂直，經彎頭前后的中心線應重合?或相互平行，同層橋架在彎頭的前后應在同一水平面上，其偏差均不得大于5㎜。b、在現場就地組合的彎頭，應使用專用的轉變連接板，其彎曲角度一般為135度，但不得小于90度。
12、電纜豎井及垂直安裝的電纜橋架，其垂直度偏差不得大于長度2‰，水平 偏差不得大于2‰，對角線的偏差不得大于對角線長度的5‰。
13、鍍鋅電纜橋架蓋板安裝要求： a、蓋板兩端無應光滑，無毛刺或卷口現象。b、除伸縮縫外，蓋板的中間連接應嚴密，接頭處間隙不得大于2㎜，轉彎處不得大于5㎜。c、有防磁干擾要求的橋架，全線內的蓋板覆蓋應保持暢通不得在轉彎或立上、立下處中斷。d、蓋板應卡接嚴密，不得虛蓋或扭曲，變形現象，卡鎖可靠。
14、鍍鋅電纜橋架全封閉式橋架的終端應配用相應斷面尺寸的封堵。15、電纜橋架上明接地線敷設，除符合接地裝置有關規定外，還應達到下列要求：a、接地線沿墻外側上端敷設，可用銅帶或鋼帶，不宜采用鋁帶做接地線。b、接地線用M6×25㎜鍍鋅螺栓固定于橋架外側邊框上，每隔1.5m固定一次， 轉彎前后均應增加固定點。c、接地線在橋架上的固定孔，可就地在現場用電鉆鉆孔，孔距偏差不得大于10㎜，孔的高低偏差不得大于±2㎜。d、接地線的固定螺栓應采用園頭螺栓，且園頭在橋架內側，帽在外側。e、橋架接地線的兩端須與接地干線連接。f、接地線過伸縮縫應留有余量（作Ω形）。
15、噴塑、噴漆、烤漆及刷漆的電纜橋架接地連接應符合下列要求：a、連接板，轉彎件等均運行鍍鋅護層件。b、連接前，清除橋架邊框上的油污，銹蝕抹以少量中性凡士林油，并作電氣連接線，連接后，清除涂油，在連接處再補刷符合防護要求的油漆（包括鍍鋅連接板）。c、屋間每隔30-50m作一次電氣連接。
16、驗收：在鍍鋅電纜橋架安裝竣工后，電纜敷設前進行檢查驗收，不宜在電纜施工后合并檢查。
鍍鋅電纜橋架安裝一定要嚴格遵守安裝規范，只有這樣鍍鋅電纜橋架才能達到預期效果。
